MẠCH ĐIỀU KHIỂN LED FULL MÀU HTC
Thông số kỹ thuật
- Xuất xứ : Việt Nam
- Bảo hành : 6 tháng
- Nguồn cấp: 5 -12V DC
- Mạch nạp: Nạp trực tiếp thông qua cổng micro usb (Sử dụng cable micro usb).
- Bộ nhớ: 128MB
- Hỗ trợ: Led Full color IC 1903, 1914, 6803...
- Điều khiển tối đa : 3000 bóng Full color IC 1903, 1914 và 6000 bóng Full color IC 6803
- Phần mềm Tiếng Việt thân thiện, dễ sử dụng
-
0
-
220.000đ
-
- +
-
1933
- Thông tin sản phẩm
- Bình luận
THÔNG SỐ KỸ THUẬT:
Sản phẩm Mạch điều khiển LED FULL HTC( Full Color hỗ trợ LED: 1903; 6803; 1914;…) được cung cấp bởi LED HTC.

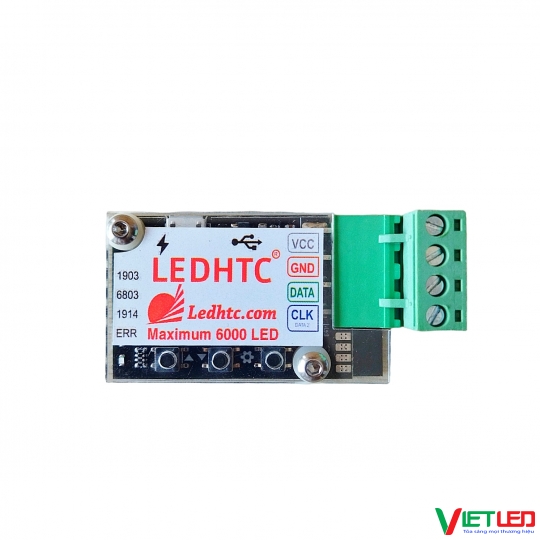

Mạch điều khiển LED FULL HTC
– Mạch điều khiển Led Full HTC nhỏ gọn phù hợp trong thiết kế biển quảng cáo, bảng led …
– Phần mềm tạo hiệu ứng cho mạch điều khiển sử dụng Tiếng Việt, Tiếng Anh, hỗ trợ người dùng thao tác dễ dàng, thuận tiện.
– Nguồn cấp: 5 -12 VDC
– Các loại nguồn khuyên dùng: Nguồn 5V-5A; Nguồn 5V-20A; Nguồn 5V-40A;. 12V
– Mạch nạp: Nạp trực tiếp thông qua cổng USB máy tính qua dây Cáp sạc chân Micro (Sử dụng cable Micro USB).
– ( Ưu điểm: Không cần mua mạch nạp. Sử dụng trực tiếp Cáp Sạc Pin điện thoại dòng Android )
– Bộ nhớ: 128MB
– Hỗ trợ: Led 1903, 6803…
– Điều khiển tối đa lên tới 6000 bóng
– Kích thước: 63mmx29mmx11mm ( Siêu Nhỏ -Gọn )
Hướng dẫn kết nối với LED 1903 , 6803, 1914, 1904…:
- Mạch điều khiển có 4 cổng kết nối ( VCC; GNC; DATA; CLK )
- LED 1903 có 3 dây ( Đỏ; Xanh Lá; Trắng )
- LED 1914 ,1916, 6803 , 9803, 9883, 1904 , 8206 ……có 4 dây ( Đỏ; Xanh Lá; xanh Blue; Trắng )
- Khi Số Bóng trên 3000 led , bạn hãy tách thành 2 cổng , Cổng 01 vào ngõ Data, Cổng 2 trên phần mềm chọn vị trí tách cổng trước khi nạp xuống mạch , bạn rê chuột đến Vị trí cần tách cổng , Ví dụ trên led thực tế bạn tách tại vị trí 3001 , thì trên phần mềm bạn chấm tại vị trí 3001 , thì nguyên mảng của cổng 2 có màu xanh lá rồi bạn chọn loại IC của led và bấm nút nạp xuống mạch đợi dữ liệu xuống mạch hết rồi rút mạch ra.
- Trên bảng led tại vị trí đèn chọn tách làm cổng 2 , bạn cắt dây tín hiệu tại vị trí tách cổng trên bảng nối dây kéo về vào ngõ CLK trên mạch.
- LƯU Ý : Các bạn để bảng led Ổn định cứ 50 Led các bạn kéo 2 sợi dây âm dương của đèn mà nhà sản xuất có để sẵn ra 02 dây trên đèn nối và kéo vào nguồn gần nó nhất để tiếp thêm nguồn cho đèn để bảng luôn ổn định không bị nhiễu chớp chớp thường bị. để tính nguồn bạn vào phần cẩm nang của trang web này tải phân tính toán nguồn cho khoa học.
Cách kết nối:
- Đỏ – VCC (Dương)
- Xanh Lá – DATA (tín hiệu)
- Xanh Blue-CLK(tín Hiệu)
- Trắng – GND (Âm)
- Các bạn có thể dùng dây kết nối cho LED: Dây kết nối 3P ( Ưu điểm: Không cần phải cắt dây LED )
- DOWLOAD PHẦN MỀM : http://ledgiaxuong.com/phan-mem
